DIGITAL CAR SPOTTER 5500 400 V - Aparat de sudura in puncte TELWIN

Descriere

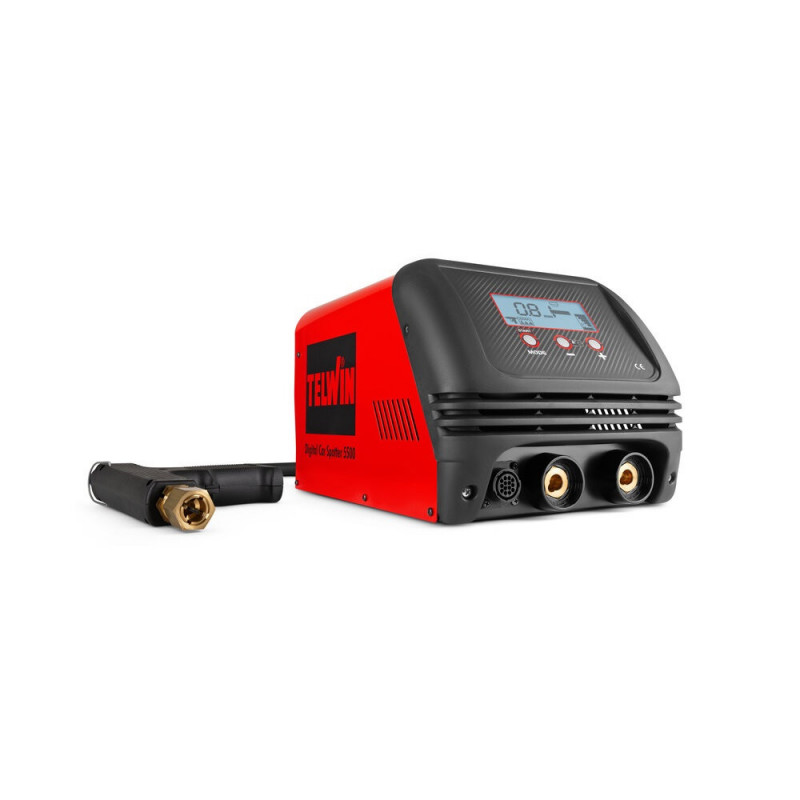

DIGITAL CAR SPOTTER 5500 este un aparat de sudura in puncte cu comanda pe microprocesor, destinat reparatiilor de caroserie in ateliere de tinichigerie auto. Aceasta varianta se alimenteaza la 400 V bifazat si dezvolta un curent de varf de 4200 A, suficient pentru punctarea tablelor de pana la 1,5 + 1,5 mm.

Cum functioneaza tragerea prin punctare

Tragerea tablei prin punctare rezolva infundaturile accesibile doar pe o singura fata, acolo unde nu se poate ajunge cu ciocanul din spatele piesei - stalpi, praguri, aripi cu dublura, zone inchise. Aparatul sudeaza in punct un element de tractiune pe tabla, dupa care zona se trage cu ciocanul de inertie pana la forma initiala, iar elementul se indeparteaza prin rasucire.

Panou digital cu reglaj automat

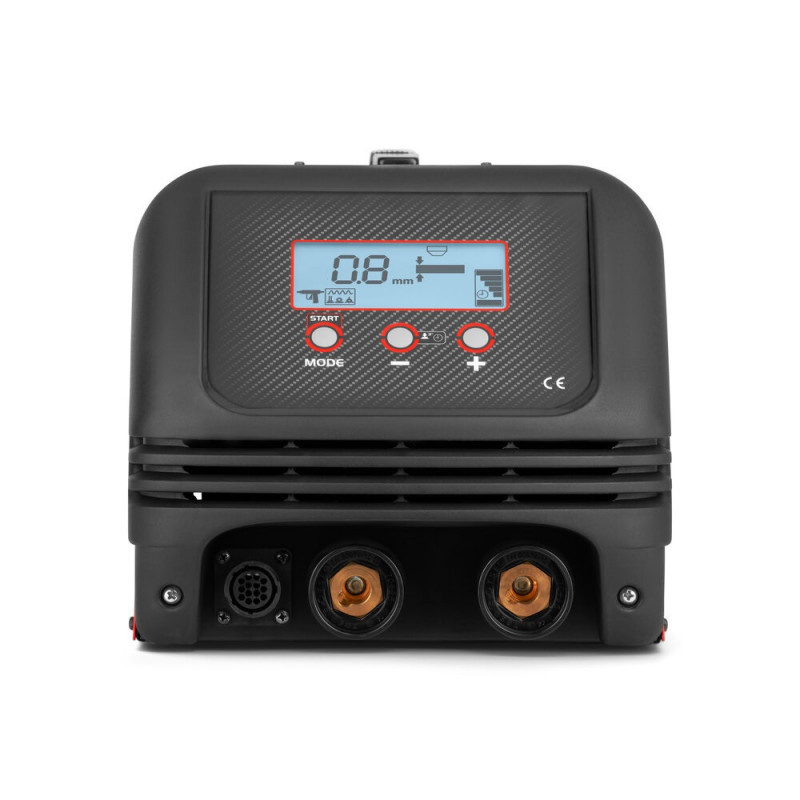

Panoul LCD cu microprocesor stabileste automat parametrii de punctare in functie de unealta selectata si de grosimea tablei. Operatorul alege accesoriul, nu timpii si curentii - ceea ce scurteaza semnificativ perioada de acomodare si face rezultatul repetabil intre operatori diferiti.

Prizele ATLAS permit schimbarea rapida a uneltelor de lucru, fara scule si fara desfacerea conexiunilor, ceea ce este util cand aceeasi reparatie cere trecerea intre tragere, incalzire si refulare.

Operatii posibile cu trusa studder

• suruburi si cuie de tractiune, pentru trageri punctuale;
• saibe si saibe cu carlig, pentru trageri repetate pe aceeasi zona;
• stele de tractiune, pentru suprafete mai mari;
• sarma ondulata, pentru indreptarea unei linii continue;
• incalzirea locala a tablei, pentru relaxarea tensiunilor;
• refularea tablei intinse, cu electrod de carbon;
• nituri si elemente de fixare.

Specificatii tehnice

• Cod producator: 823232
• Alimentare: 400 V, bifazat, 50/60 Hz
• Putere absorbita: 2 kW la 50% / 11 kW maxim
• Curent de punctare de varf: 4200 A
• Curent de punctare efectiv: 3000 A
• Tensiune secundara in gol: 6 V
• Factor de putere: 0,7
• Siguranta de retea: 16 A
• Grosime maxima de punctare: 1,5 + 1,5 mm
• Ciclu de lucru: 3%
• Grad de protectie: IP22
• Dimensiuni: 390 x 260 x 225 mm
• Greutate: 25 kg

Continut pachet

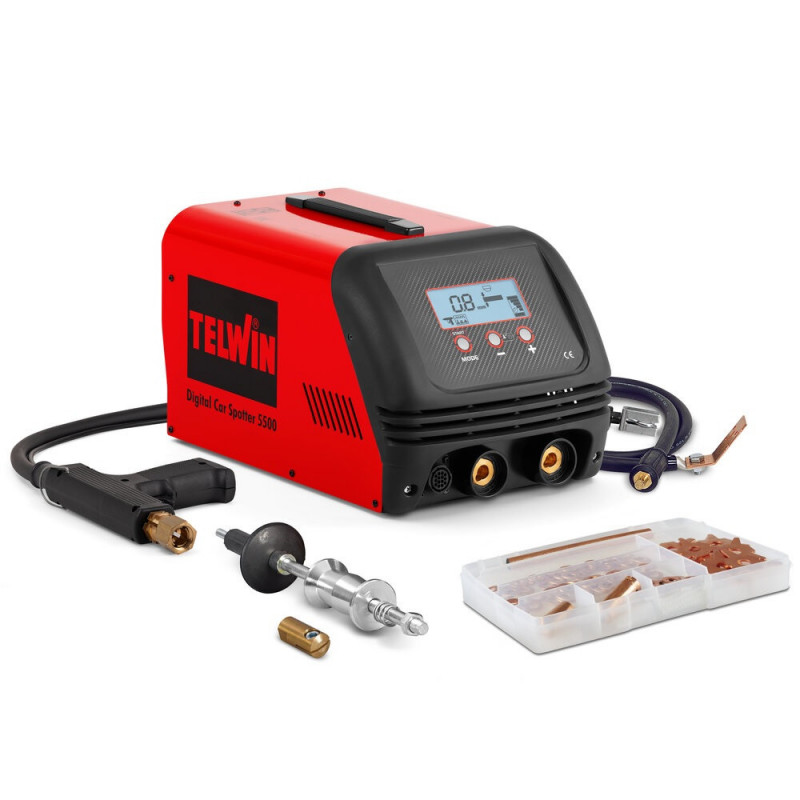

• aparat DIGITAL CAR SPOTTER 5500 in varianta de 400 V;
• pistolet cu declansator si cabluri;
• trusa STUDDER pentru suruburi, saibe, nituri si stele de tractiune;
• accesorii pentru incalzirea si refularea tablei.

Recomandari de utilizare

• Curata tabla de vopsea, chit si rugina in punctul de sudura si la contactul de masa - un contact slab inseamna punct slab.
• Fixeaza masa cat mai aproape de zona de lucru; distanta mare scade curentul efectiv si arde tabla.
• Respecta ciclul de lucru: aparatul e conceput pentru operatii scurte si repetate, nu pentru punctare continua.
• Deconecteaza bateria si modulele electronice ale autovehiculului inainte de a lucra.
• Verifica periodic starea varfurilor si a cablurilor; uzura lor este prima cauza a punctelor slabe.

TELWIN este distribuit oficial in Romania de PROCONSTRUCT DISTRIBUTION SRL, importator unic si centru de service autorizat, cu departament dedicat de post-vanzare si piese de schimb.

Imaginile au caracter informativ si pot diferi usor fata de produsul livrat (design, culoare, accesorii).

Kit:

Este echipat standard cu un kit studder care se utilizeaza pentru diferite aplicatii de tras tabla si sudura in puncte. Kit-ul studder contine:- pistolet cu intrerupator- cablu de masa- dispozitiv de fixare a masei cu saibe rotunde- ciocan inertial (extractor)- mandrina pentru saibe triunghiulare- cutie cu accesorii Cutia cu accesorii din kit-ul studder contine:- saibe triunghiulare - 10 buc- saibe rotunde - 50 buc- electrod pentru saibe rotunde - 1 buc- electrod pentru indreptat mici denivelari - 1 buc- carbune de dat calduri - 1 buc

Caracteristici

• Tensiune de alimentare: 400 V
• Curent maxim: 4200 A
• Curent nominal: 3000 A
• Tensiune in gol: 6 V
• Putere absorbita: 2 kW in 50% - 11 kW max.
• Factor de putere: 0.7
• Valoare siguranta fuzibila: 16 A
• Clasa de izolatie: H
• Grad de protectie: IP 22
• Durata activa: 3%
• Grosime maxima table (mm): 1.5 + 1.5
• Dimensiuni: 390x260x225 mm
• Greutate: 25 kg
• Frecventa: 50 / 60 Hz
